Fabrication d'un testeur de l'équilibrage des hélices
Afin de tester si les hélices sont bien équilibrées, j'ai fabriqué en impression 3D un support.
Nouveau système
Tout d'abord j'ai acheté pour une misère le système qui enserre l'hélice, finalement c'est ce qui va le mieux pour rien du tout.
Ensuite j'ai imprimé en 3D un support qui correspond aux aimants que j'ai récupérés dans un vieux disque dur d'ordinateur HS.
Tout mis ensemble ça donne un système simple et pratique qui fonctionne super bien:
on voit bien le principe de "frottements mini", d'un côté ça touche, pas de l'autre:
bien vérifier que le teteur est de niveau bien sûr:
et voilà, je laisse pour info mon ancien système qui fonctionnait bien aussi mais qui était moins pratique...
Ancien système
Afin de tester si les hélices sont bien équilibrées, je vais utiliser un système trouvé sur le net, et qui consiste à emprisonner une tige filetée entre deux gros aimants.
Après avoir essayé plusieurs techniques, j'ai finalement opté pour la plus simple, à savoir une tige filetée de 10cm (achetée dans un magazin de bricolage par 1 mètre à 1€...) diamètre 3.
J'ai acheté quelques écrous de 3 pour aller avec.
J'ai coupé deux chevilles en plastique pour réaliser les deux pièces qui centreront l'hélice sur l'axe.

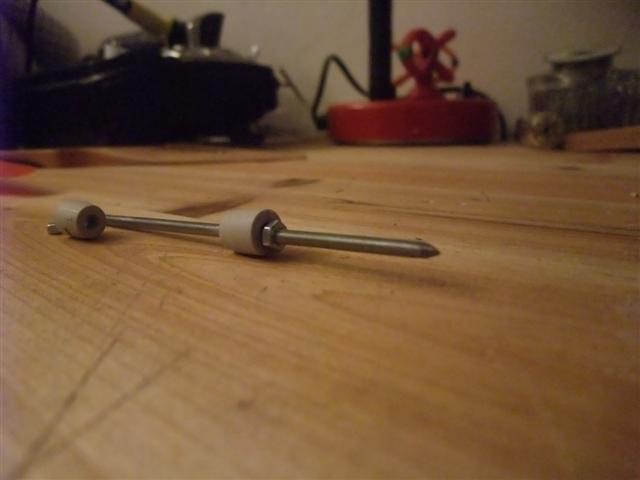

J'ai taillé les deux pointes de la tige filetée afin d'avoir un minimum de surface en contact avec les aimants lorsqu'on fera les tests.
Minimum de contact signifie minimum de frottement et donc précision plus importante de la mesure:
Et voilà ce que celà donne une fois l'hélice installée sur le support:
Le test est effectué, on remarque les deux gros aimants (blancs) récupérésà l'intérieur d'un vieux disque dur d'un vieux pc.
Plus le disque dur est vieux et plus on a des chances de trouver de gros aimants dedans...
Remarquez le principe de fonctionnement sur la photo ci-dessous:
Un seul côté du support touche un aimant, l'autre côté (le droit ici) ne touche rien et est maintenu en l'air et horizontal par la force de l'aimant.
De ce côté donc aucun frottement. Et de l'autre, une pointe bien affutée et encore une fois un minimum de frottement.
Voilà, tout cet attirail est installé à demeure sur mon banc de test de chaine de motorisation électrique:
L'article consacré à ce banc est accessible en cliquant sur l'image ci-dessus.
Bons montages, tests etc :-)
